            NGCQ-b系列高溫保溫磁力泵結構示意圖
時間:2012/10/14 來源:浙江揚子江泵業有限公司

性能:
           材質:不銹鋼
           流量:3.2~100m3/h
           使用溫度:<365℃
           揚程:20~80m
           功率:1.1~55kW
           轉速:2900r/min
性能參數:
參照CQB磁力泵性能表進行配套選用,我們也可按客戶所需,給予定做。
結構示意圖:

性能參數:
參照CQB磁力泵性能表進行配套選用,我們也可按客戶所需,給予定做。

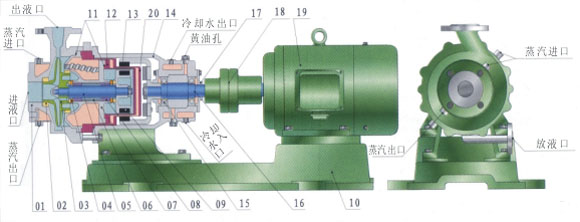

結構示意圖:

| 01 泵體 | 08 軸套 | 15 軸承 |
| 02 動環 | 09 內轉子總成 | 16 軸 |
| 03 葉輪 | 10 底座 | 17 軸承蓋 |
| 04 止推環 | 11 密封圈 | 18 聯軸器 |
| 05 泵軸 | 12 隔離套 | 19 電機  |
| 06 定位套  | 13 外轉子總成 | 20 外隔離套  |
| 07 熱屏體 | 14 聯接架 |  |

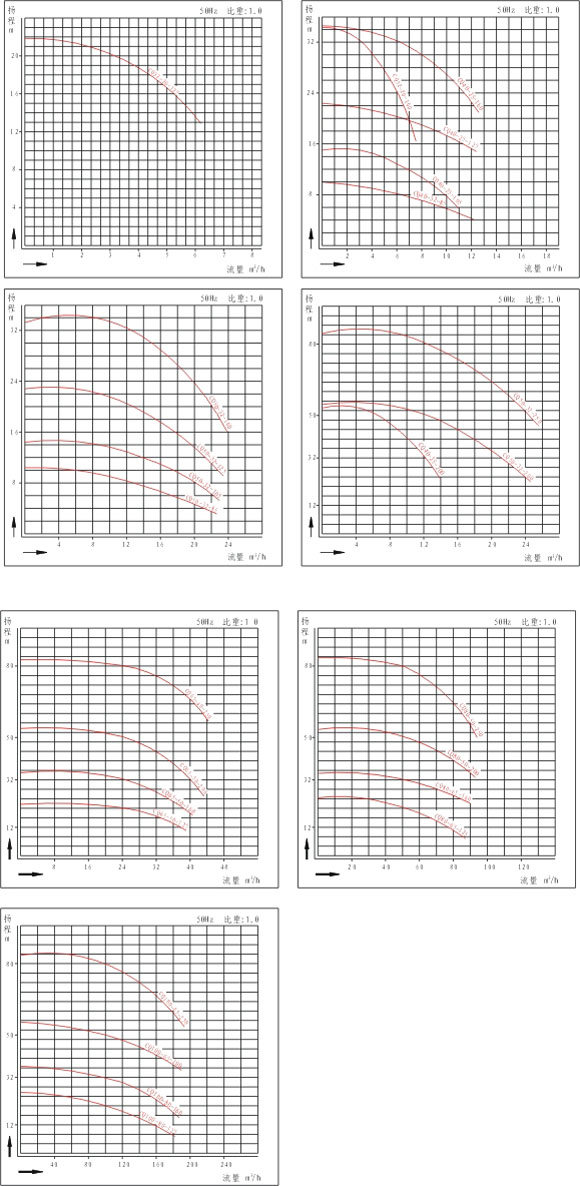

高溫磁力泵性能曲線圖:
