變頻節能供水設備詳細介紹
時間：2012/3/5 來源：浙江揚子江泵業有限公司
隨著我國現代化建設的迅速發展，電力供應雖得到了很大程度改善，但能源的浪費仍是相當驚人的。據相關資料統計，我國風機、水泵，裝機容量約1億多千瓦，耗電量約占全國電力消耗總量的30-40%。由于風機、水泵工作機理的特性，工作電機運行在恒速狀態，而往往工作要求的風、水流量要求處于變工況運行，而且許多單位在進行系統設計時，容量設計偏大，系統匹配不合理，往往是“大馬拉小車”， 致使風機、水泵運行效率只有 30-50%，這不僅運行成本高，而且浪費了寶貴的電能。在能源供應日益緊張的今天，減少浪費，節約電能已經是重中之重，可以說節能即可為企業創造效率。揚子江泵業有限公司本著“對客戶負責,為客戶創造價值”的理念，開發了BH系列變頻調速供水成套設備，與傳統供水設備相比，節能效果高到20%-50%，以下我們將對DH系列變頻調速供水成套設備進行詳細介紹：
·數字PI D調節，鍵盤操作，數字顯示，全自動運行無人值守；
2．水泵入口閥門均不在提供范圍之內；
一、設備概述：
1、BH型生活及工業用變頻給水設備是將交流變頻調速技術、可編程控制技術應用于水泵自動控制設備之中，與電機泵組相結合的新型機電一體化供水設備。
2、該設備由原裝進口 交流變頻調速器、工業級可編程控制器、數字PID調節器、引進低壓電器、壓力傳感器、液位控制器及電機泵組構成閉環調節變頻調速供水控制系統。該系統可根據管網瞬時壓力變化，自動調節某臺水泵電機的轉速和多臺水泵電機的投入和退出，滿足用戶恒壓變量供水及變壓變量供水的需要，使供水管網末端壓力保持恒定，使得整個供水系統始終保持高效節能的佳狀態。
3、在供水系統中應用，可取代傳統給水設備中的水塔供水、高位水箱供水或氣壓供水等供水方式，節能效果顯著，是國家重點推廣應用的節能新技術產品。
4、本系統完全按照由建設部1994月批準并頒布的《JG／T3009-93微機控制變頻調速給水設備》為標準進行生產和質量檢驗的。多年來，我公司的產品已在全國各地廣泛應用。產品以其性能優異、技術先進、服務周到，贏得了廣犬用戶的贊譽和信賴。

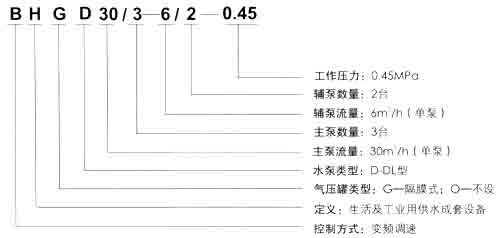

二、型號意義
|
|
|
 BHGL型變頻調速供水設備采用GDL型立式多級管道離心泵作為給水主泵。該泵葉輪為多級對稱布置，因而消除了水力軸向力，大大提高了軸承的使用壽命；軸、軸套、外筒由不銹鋼制成，軸封為耐磨機械密封立式節段式外殼外加不銹鋼結構，具有外型美觀、性能穩定、安裝方便、占地面積少等優點。特別適用于小流量、高揚程的場合。 |
 BHGD型變頻調速供水設備采用DL型立式多級離心泵作為主給水泵。該泵存結構上采用立式、分段的形式，因而運行平穩、使用安全、壽命長、占地面積少；具有效率高、性能穩定、適用范圍廣等優點。 |
BHGG型變頻調速供水成套設備采用ISG型

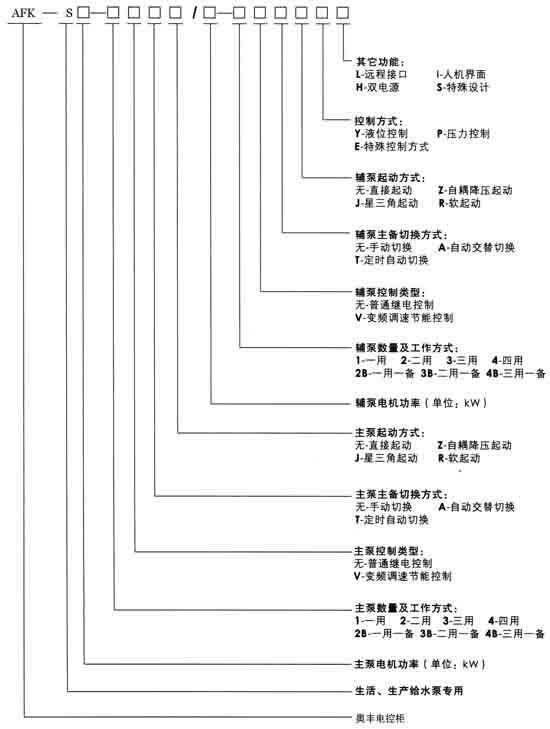

BHGC型變頻調速供水設備采用CDL型配套控制柜型號意義

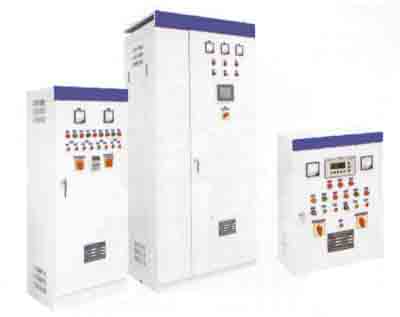

配套變頻供水控制柜具有如下特點：
·數字PI D調節，鍵盤操作，數字顯示，全自動運行無人值守；·使用工業可編程序控制器進行編程控制。性能優良，控制方式靈活，抗干擾能力強，工作穩定可靠；
·電路設計簡潔明了、思路清晰，便于維修；
·基本控制功能強大、可選擇附加功能豐富；
·選用國際名牌變頻器、可編程序控制器及低壓電器；
·設備綜合保護功能齊全。
·高層建筑、城鎮居民小區、企事業單位等生活用水。
· 各類工業用水(如冷卻水循環等要求恒壓供水的生產用水)。
· 各類自來水廠、污水處理廠、機場、農業排灌站和噴灌站。
· 環保水處理、滲透分析系統、生產線加工系統、工業廠房清洗。
· 油田輸油管道、油庫、油港的恒壓輸油系統。
· 舊有供水系統(氣壓罐、水塔、高位水箱)改造更新。
· 工業鍋爐穩壓補水系統、熱水供應系統。
設備特點
· 結構緊湊，體積小，占地少，毋須建造高位水箱或水塔，投資省，安裝快，便于集中管理。
· 采用進口變頻器及相關元器件，設計合理，操作簡便，性能可靠，全自動運行無人值守。
· 具備多種故障顯示及備查記錄，完善的欠壓、過壓、過流、過載、短路、缺相、水源缺水自動保護停機等保護功能，使用安全，維護簡便。
· 自由設定管網壓力，按實際用水量來調節水泵轉速，使其始終處于高效運轉狀態；采用多臺小功率泵組成泵組代替大功率泵更能適合流量的急劇變化，避免“大馬拉小車"現象，節能效果更為顯著。與恒速泵供水相比，消除了超壓和回流的無功損耗，節能率達到20～50％。
· 由變頻器或軟起動器實現水泵軟起動軟停止，使電網和管網免受沖擊；無水錘現象，大大降低設備運行噪音，延長相關設備的使用壽命。
· 多臺泵多種循環運行方式，均衡各泵運行時間，避免其中某臺水泵因閑置而銹蝕。
· 直接向用戶供水，水質無二次污染。
· 品種規格齊全，可任意組合配套，應用范圍廣。
· 控制程序化，可按用戶需要實現多種控制方式。例如：定時開關系統、消防聯動、小流量和零流量自動關機睡眠、上位機集中管理等。
· 管網常壓供水，可避免外露管路凍裂；可按需要任意調節設備供水壓力，滿足用水高峰期建筑頂層的水壓要求。
設備結構組成

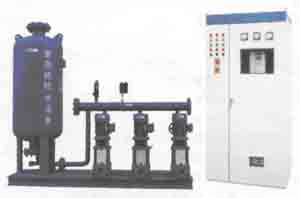

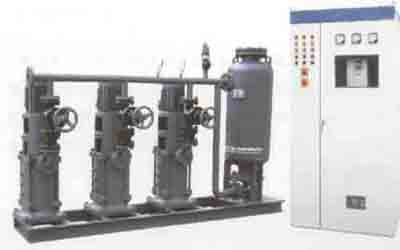

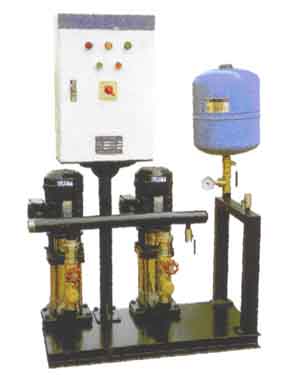

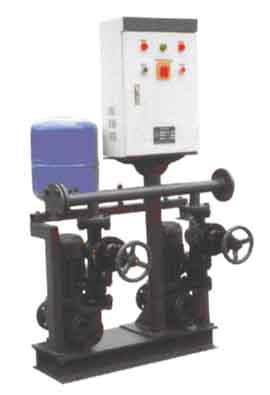

變頻供水成套設備主要由：主泵組、變頻調速供水控制系統、穩壓泵組(可選組件)、穩壓氣壓罐(可選組件)等組成。
· 主泵組 供水主泵組主要由DL型立式多級離心泵GDL型立式多級管道離心泵、ISG型立式管道離心泵或CDLF立式多級不銹鋼沖壓離心泵和以槽鋼和鋼板焊接制成的鋼制基礎構成，一般由3臺同一型號的水泵組成。
· 變頻調速供水控制系統 主要由交流變頻調速器、可編程控制器(微機)、數字PID調節器、外圍操作執行機構及保護電路、壓力傳感器、蓄水池液位控制器(水源缺水保護用)等組成。
· 穩壓泵組穩壓泵組主要由一至二臺小流量水泵構成，其供水揚程大于或等于主泵的供水揚程。它只在管網小流量或零流量(例如夜晚)時自動投入運行，維持管網的壓力，補充小流量用水或管網的滲漏，同時使主泵在管網小流量和零流量時處于停機狀態。
· 氣壓罐 氣壓罐是一種密閉容器。大流量供水時，由水泵加壓，罐內貯存的氣體被壓縮；在小流量或零流量供水時，被壓縮氣體泄壓膨脹，將貯存在罐內的水壓人輸配水管網，補充用戶的小流量用水或管網的滲漏，同時使主泵在小流量和零流量用水時處于停機狀態。
· 引水罐 泵前真空引水罐是一種水泵吸水設備，也稱為真空罐、引水筒、自動引水裝置。它是一具密封的罐體，串聯在泵前吸水管上，使水泵吸水口由負壓吸水變?yōu)檎龎何靡玻晒?jié)省真空泵、氣水分離罐和吸水管底閥。
設備工作原理

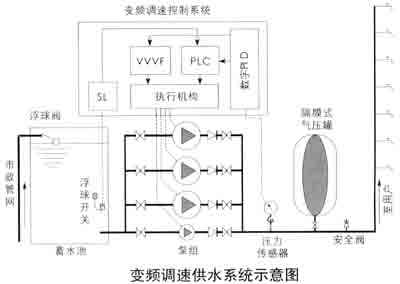

變頻調速供水成套設備工作原理如下：
系統正常運行時，用戶用水管網上的壓力傳感器對用戶的用水水壓進行數據采樣，并將壓力信號轉換為電信號，傳輸至PI D調節器，然后與用戶設定的壓力值進行比較和運算，并將比較和運算的結果轉換為頻率調節信號和水泵啟動臺數信號分別送至變頻器和可編程控制器(P LC)；變頻器據以調節水泵電機的電源頻率，進而調整水泵的轉速；可編程控制器根據PI D調節器傳輸過來的水泵啟動臺數信號控制水泵的運轉。通過對水泵的啟動和停止臺數及其中變頻泵轉速的調節，將用戶管網中的水壓恒穩于用戶預先設定的壓力值，使供水泵組“提升”的水量與用戶管網不斷變化的用水量保持一致，達到“變量恒壓供水”的目的。
· 蓄水池自灌引水方式

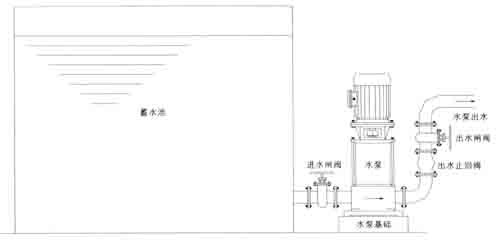

蓄水池自灌引水方式布置的水泵運行原理如下圖，一般水泵與蓄水池均布置于地面以上，蓄水池內水位必須高于水泵出口端排氣孔，以保證水泵起動之前蓄水池內的水能自動灌入水泵泵腔，并將泵腔內的空氣排盡。這種安裝方式水泵的進水口需安裝一只閥門，當水泵故障需要拆下維修或更換時，可將閥門關閉，以防止蓄水池內水外泄。

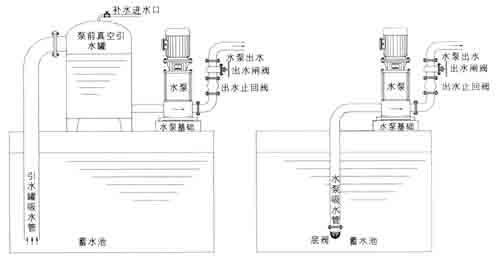

· 蓄水池吸上引水方式
蓄水池吸上引水方式布置的水泵運行原理如下右圖，蓄水池一般建于地面以下，而水泵位于地面上，蓄水池水位低于水泵進水口，因此，蓄水池內的水不能自動灌入水泵泵腔，為了使水泵正常工作，在水泵起動前必須人工將水灌滿水泵泵腔和水泵吸水管，將泵腔內空氣排盡。所以蓄水池內水泵的吸水管底端需安裝底閥，但由于市場上一般底閥密封性不是很好，加之水中的顆粒容易進入底閥使底閥關閉不嚴，所以目前采用安裝底閥方式越來越少，大多改為加裝引水罐形式(下左圖)，由于加裝了引水罐，不需人工灌引水，且無底閥，使水泵吸水口由負壓吸水變?yōu)檎龎何运眠\行可靠性要高得多。
考慮到對水泵吸程的影響及引水滲漏問題，水泵的吸上引水方式一般在水泵進水口之前均不宜裝設閘閥、止回閥等閥門。
|
引水罐型號 |
高度 |
直徑 |
吸水管口徑 |
配泵口徑 |
凈重 |
|
YGL300-600 |
880 |
300 |
40 |
32 |
33 |
|
YGL350-700 |
1020 |
350 |
50 |
40 |
45 |
|
YGL400-800 |
1120 |
400 |
65 |
50 |
72 |
|
YGL400-1200 |
1570 |
400 |
80 |
65 |
110 |
|
YGLS00-1200 |
1570 |
500 |
100 |
80 |
135 |
|
YGL600-1200 |
1620 |
600 |
125 |
100 |
160 |
|
YGL600-1800 |
2270 |
600 |
150 |
125 |
215 |
|
YGL800-1800 |
2270 |
800 |
200 |
150 |
370 |
|
YGL1000-2000 |
2520 |
1000 |
250 |
200 |
620 |
|
YGL1200-2400 |
2970 |
1200 |
300 |
250 |
935 |

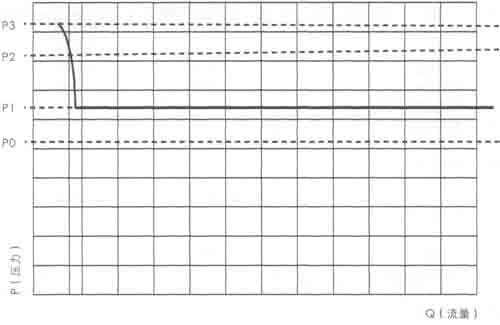

設備工作特性
 輔泵關機壓力
基泵關機壓力
恒定壓力
開機壓力 |
用戶用水量變化特征

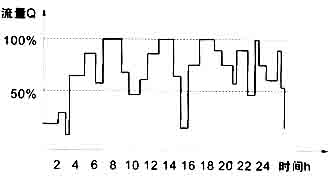

 連續型· 連續型：全天很少有流量為零的時候，或本身管網的正常泄漏就保持有一定的流量。例如：大型賓館、飯店、自來水廠的各級加壓系統，工礦企業的供水系統等。 |
 高流量變化型
·高流量變化型：全天用水高峰時間較長且流量很大。例如：高耗能工礦企業的生產用水等。 |

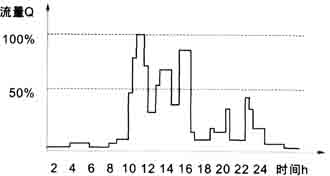

 低流量變化型
· 低流量變化型：全天用水高峰時間很短且流量不大。例如：某些企業的生產用水等。 |

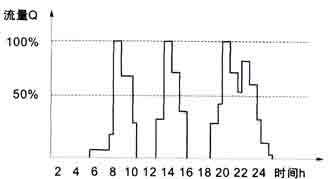

 不連續型

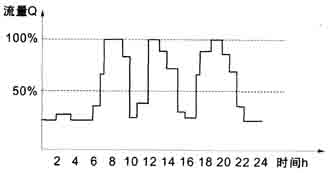

· 不連續型：全天用水低谷時間較長且流量很小或為零。例如：辦公樓、商住樓、各類住宅等。 |
標準產品技術性能
|
類別 |
功能 |
BHOD |
BHGD |
BHOL |
BHGL |
BHOG |
BHGG |
BHOC |
BHGC |
|
系列
技術
參數
|
供水流量 |
≤1080m3／h |
≤580m3／h |
≤2500m3／h |
≤32 m3／h | ||||
|
供水壓力 |
≤2.38MPa |
≤2.30MPa |
≤1.25MPa |
≤1.68 M P a | |||||
|
水泵數量
單泵功率
恒壓精度
穩定時間
運行方式
控制方式
操作方式
起動方式
進口壓力
電源 |
同規格3臺
≤200kW |
同規格3臺
≤132kW |
同規格2臺
≤200kW |
同規格2臺
≤15 kW | |||||
|
≤O.O2MPA
<30s
變頻泵、工頻泵固定(或輪換)運行，互為備用
恒壓控制
手動、自動
工頻：≤15kW直接起動，≥18.5kW星三角降壓起動
變頻：軟起動
靜壓≤0.3MPa；壓力波動≤0.03MPa
380V 4-1 0％；50Hz±5％ | |||||||||
|
工作
條件
|
進口壓力
環境
絕對海拔
傾斜角度
震動 |
-10℃～+40℃(不凍結)；≤90％RH(不凝露)
用于室內，無腐蝕性氣體，無易燃易爆氣體，無導電塵埃
≤2000m
≤5度
≤19m／s2 | |||||||
1．BH型標準技術規格產品配備以下設備、附件及文件
|
類別 |
項目 |
BHOD型 |
BHGD型 |
BHOL型 |
BHGL型 |
BHOG型 |
BHGG型 |
BHOC型 |
BHGC型 |
|
設備 |
水泵 |
3臺 |
3臺 |
3臺 |
3臺 |
2臺 |
2臺 |
2臺 |
2臺 |
|
隔膜式氣壓罐 |
/ |
1臺 |
/ |
1臺 |
/ |
1臺 |
/ |
1臺 | |
|
變頻控制柜 |
1臺 |
1臺 |
1臺 |
1臺 |
1臺 |
1臺 |
1臺 |
1臺 | |
|
鋼制基礎 |
1臺 |
1臺 |
1臺 |
1臺 |
1臺 |
1臺 |
1臺 |
1臺 | |
|
止回閥 |
3臺 |
3臺 |
3臺 |
3臺 |
2臺 |
2臺 |
2臺 |
2臺 | |
|
閘閥 |
3臺 |
3臺 |
3臺 |
3臺 |
2臺 |
2臺 |
2臺 |
2臺 | |
|
附件 |
安全閥 |
/ |
1臺 |
/ |
1臺 |
/ |
1臺 |
/ |
1臺 |
|
遠傳壓力表 |
1臺 |
1臺 |
1臺 |
1臺 |
1臺 |
1臺 |
1臺 |
1臺 | |
|
浮球開關 |
1套 |
1套 |
1套 |
1套 |
1套 |
1套 |
1套 |
1套 | |
|
隨同
文件 |
使用說明書、產品合格證、圖紙等 |
1套 |
1套 |
1套 |
1套 |
1套 |
1套 |
1套 |
1套 |
3．控制柜以外的電線、電纜不在提供范圍之內；
4．訂購標準產品時只需準確標出型號，在此之前，請詳細閱讀本說明書；
5．可接受用戶對功能和配置的選擇。但訂購時務必注明，否則一律按標準產品制造；
6．本公司對產品擁有設計改進權，恕不另行通知。
