FYB不銹鋼316化工耐腐蝕液下泵結構圖安裝尺寸性能參數
時間：2015/10/16 來源：浙江揚子江泵業有限公司

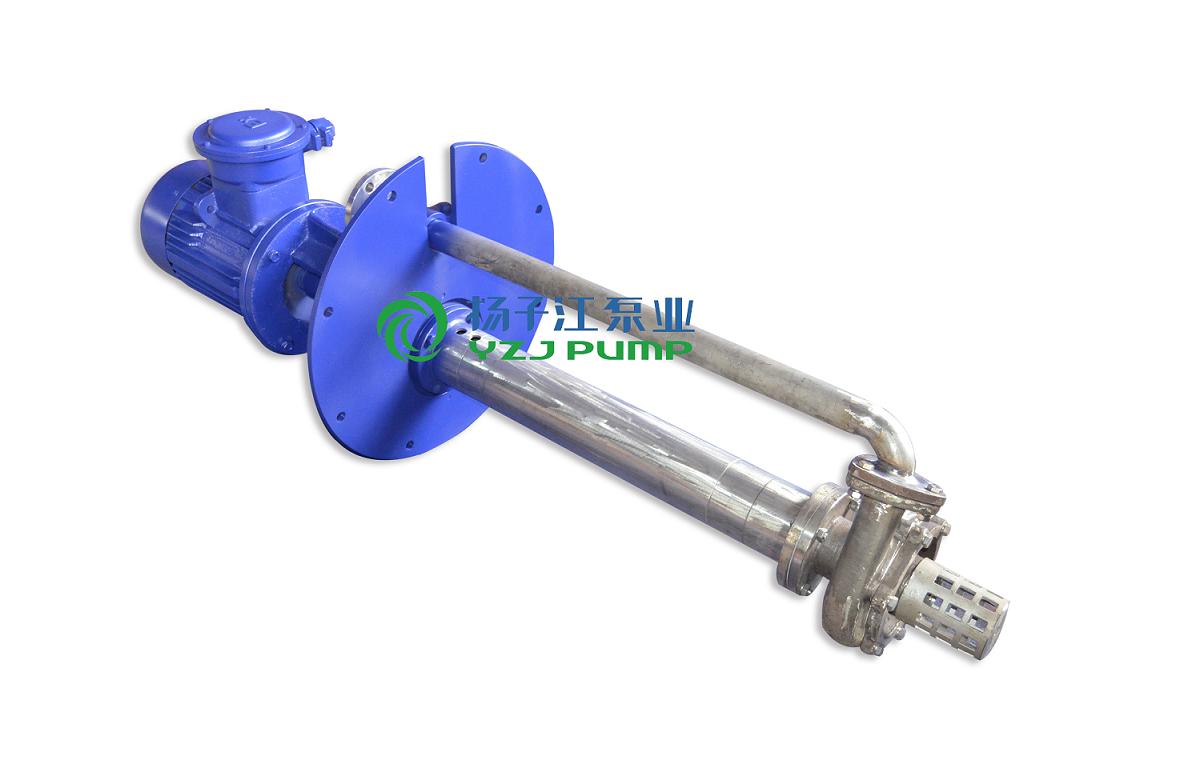

FYB型不銹鋼液下泵產品概述:
FYB型不銹鋼液下泵是本單位在傳統耐腐蝕液下泵基礎上改進技術，經改進設計而生產的新型泵；液下泵取消了其他液下泵普遍采用的機械密封和選用了獨特結構的葉輪，使泵高效節能、無泄漏、壽命特長，從而廣泛應用于石油、化工、制藥、造紙、冶金、污水處理等行業。
FYB型不銹鋼液下泵產品特點:
1．液下泵泵為立式液下泵，外形美觀，直接安裝在被輸送介質的儲存器上，無額外占地面積，從而降低了基建投入。
2．液下泵取消了機械密封，解決了其他液下泵因機械密封容易磨損而須經常維修的煩惱，節約了液下泵的運行成本，提高了工作效率。
3．液下泵采用了獨特的離心式雙平衡葉輪，供輸送不含固體顆粒等清潔的介質，振動噪音特低，效率高；采用開式雙平衡葉輪，供輸送不清潔帶有固體顆粒及短纖維的液體,運行平穩、不堵塞。
4.高使用溫度400℃

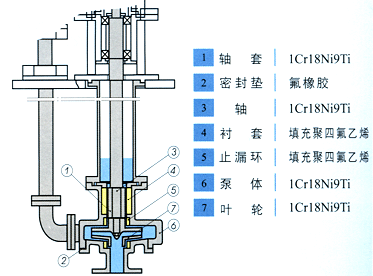

不銹鋼液下泵結構圖:
FYB型不銹鋼液下泵參數:
|
型 號 |
出口直徑 mm |
流量 |
揚程 m |
轉速 r/min |
功率(kw) |
液下長度（mm) |
||
|
m3/h |
L/s |
軸功率 |
電機功率 |
|||||
|
25FY-16 |
25 |
3.6 |
1 |
16 |
2900 |
0.713 |
1.5 |
500
至
3000 |
|
25FY-16A |
25 |
3.27 |
0.91 |
13 |
2900 |
0.713 |
1.5 |
|
|
25FY-25 |
25 |
3.6 |
1 |
25 |
2900 |
1.16 |
2.2 |
|
|
25FY-25A |
25 |
3.27 |
0.91 |
20 |
2900 |
1.16 |
2.2 |
|
|
25FY-41 |
25 |
3.6 |
1 |
41 |
2900 |
2.51 |
4 |
|
|
25FY-41A |
25 |
3.27 |
0.91 |
33 |
2900 |
2.51 |
3 |
|
|
40FY-16 |
32 |
7.2 |
2 |
16 |
2900 |
0.78 |
2.2 |
|
|
40FY-16A |
32 |
6.55 |
1.82 |
13 |
2900 |
0.78 |
1.5 |
|
|
40FY-26 |
32 |
7.2 |
2 |
26 |
2900 |
1.45 |
3 |
|
|
40FY-26A |
32 |
6.55 |
1.82 |
21 |
2900 |
1.45 |
3 |
|
|
40FY-40 |
32 |
7.2 |
2 |
40 |
2900 |
2.53 |
5.5 |
|
|
40FY-40A |
32 |
6.55 |
1.82 |
32 |
2900 |
2.53 |
5.5 |
|
|
50FY-16 |
40 |
14.4 |
4 |
16 |
2900 |
1.18 |
3 |
|
|
50FY-16A |
40 |
13.1 |
3.64 |
13 |
2900 |
1.18 |
3 |
|
|
50FY-25 |
40 |
14.4 |
4 |
25 |
2900 |
1.96 |
4 |
|
|
50FY-25A |
40 |
13.1 |
3.64 |
20 |
2900 |
1.96 |
3 |
|
|
50FY-40 |
40 |
14.4 |
4 |
40 |
2900 |
3.73 |
7.5 |
|
|
50FY-40A |
40 |
13.1 |
3.61 |
33 |
2900 |
3.73 |
5.5 |
|
|
65FY-16 |
50 |
28.8 |
8 |
16 |
2900 |
2.16 |
4 |
|
|
65FY-16A |
50 |
26.2 |
7.28 |
13 |
2900 |
2.16 |
3 |
|
|
65FY-25 |
50 |
28.8 |
8 |
25 |
2900 |
3.56 |
5.5 |
|
|
65FY-25A |
50 |
26.2 |
7.28 |
21 |
2900 |
3.56 |
5.5 |
|
|
65FY-40 |
50 |
28.8 |
8 |
40 |
2900 |
6.04 |
11 |
|
|
65FY-40A |
50 |
26.2 |
7.28 |
33 |
2900 |
6.04 |
11 |
|
|
80FY-15 |
65 |
54 |
15 |
15 |
2900 |
3.34 |
7.5 |
|
|
80FY-15A |
65 |
49.1 |
13.65 |
12 |
2900 |
3.34 |
7.5 |
|
|
80FY-24 |
65 |
54 |
15 |
24 |
2900 |
5.43 |
11 |
|
|
80FY-24A |
65 |
49.1 |
13.65 |
20 |
2900 |
5.43 |
11 |
|
|
80FY-38 |
65 |
54 |
15 |
38 |
2900 |
9.64 |
18.5 |
|
|
80FY-38A |
65 |
49.1 |
13.65 |
31 |
2900 |
9.64 |
15 |
|
|
100FY-23 |
80 |
100.8 |
28 |
23 |
2900 |
9.25 |
18.5 |
|
|
100FY-23A |
80 |
91.8 |
25.5 |
18 |
2900 |
9.25 |
15 |
|
|
100FY-37 |
80 |
100.8 |
28 |
37 |
2900 |
14.73 |
22 |
|
|
100FY-37A |
80 |
91.8 |
25.5 |
31 |
2900 |
14.73 |
22 |
|

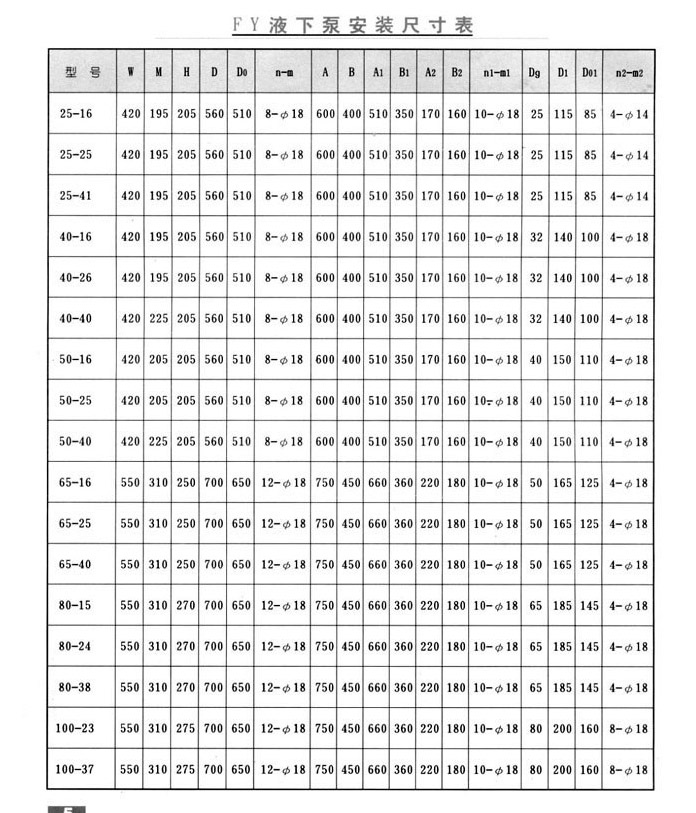

安裝尺寸:
三、FYB系列液下泵拆卸與裝配：
1、如更換或檢查葉輪,可關閉出口閥門，卸去法蘭連接螺栓和底板連接螺栓，用起重工具將泵吊出容器。
2、將底板垂直在固定的支架上,卸去泵體的所有螺栓，取出泵蓋和葉輪螺母，用雙錘輕擊泵體，即可卸下葉輪。
3、更換滾動軸承則底板不動，只要卸去電機及相應支架，卸去泵聯軸器、31蓋、圓嫘母，取出軸承體,
4、裝配與拆卸的次序相反，注意軸上配件的同心度。
四、FY系列液下泵安裝、使用、維修：
1、泵組裝后，盤動聯軸器，看是否轉動靈活。檢查是否有金屬磨擦聲，各部件螺姆是否旋緊。
2、檢查泵軸和電機軸的同心度,上下聯軸器外圓左右差數不得超過0.1mm,聯軸器端面間隙保持1-2.5mm。
3、泵的吸入口到容器底部之間距離為吸入口徑的2~3 倍。泵體與器壁距離應大于口徑的2 .5倍。
4、泵的出液管路,應另設支架支攛，其重量不允許支撐在泵上。
5、檢查電機的旋轉方向，使泵的旋轉方向符合指示方向。
6、關閉出口管路上的閘閥，接通冷卻水管。
7、起動電機,慢慢開啟出口管閑閥到痛要的位置,投入正常運轉。
8、經常檢查泵和電機的情況.軸承溫升不應超過75℃，軸承盒內應加足夠黃油。
