IR耐腐蝕保溫泵,高溫恒溫化工泵,不銹鋼管道輸送泵結構圖
時間：2015/7/31 來源：浙江揚子江泵業有限公司

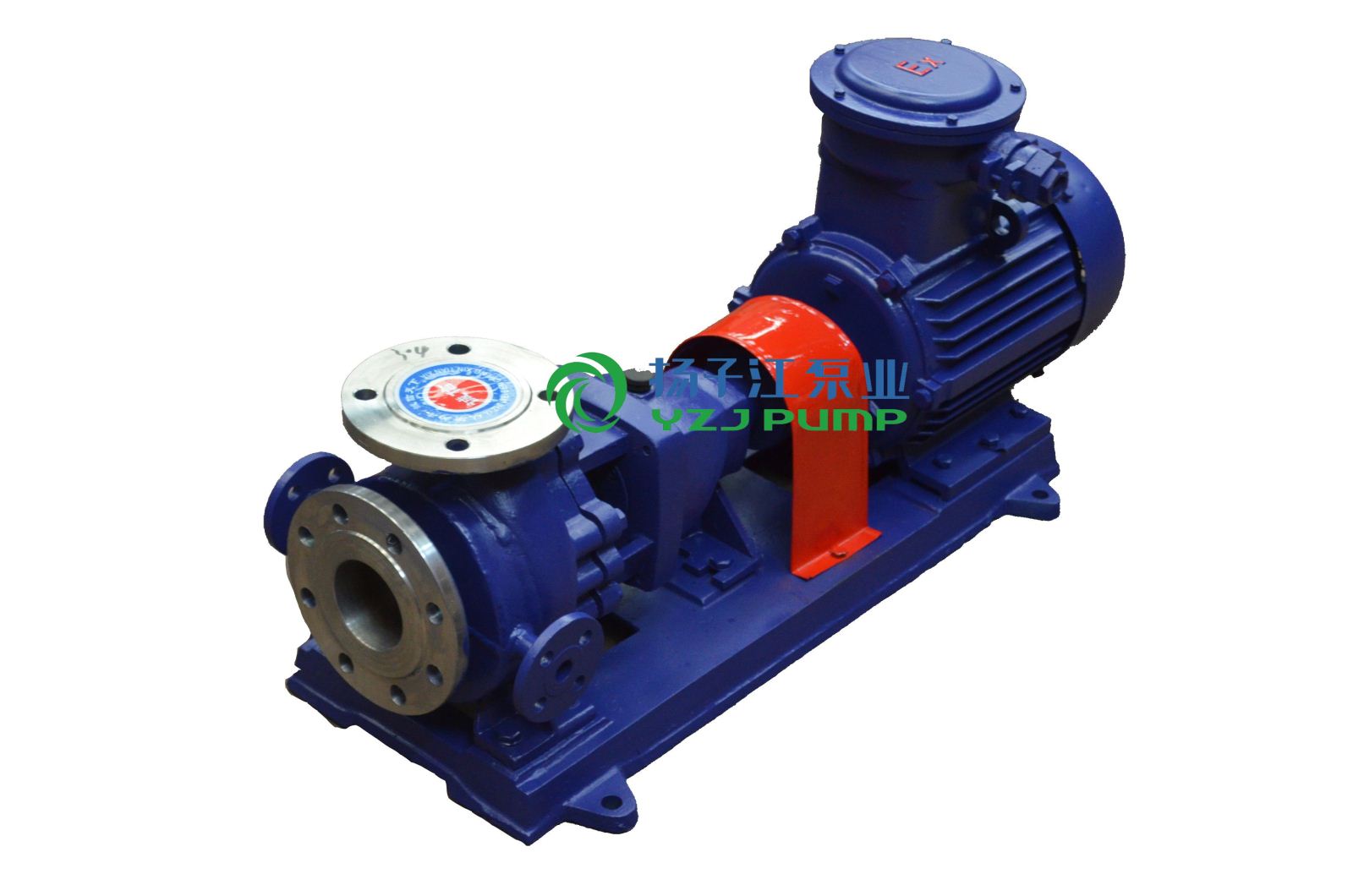

IR耐腐蝕保溫泵,高溫恒溫化工泵,管道輸送泵結構圖:
化工保溫泵是一種帶保溫夾套的單級單吸離心泵，它是在一般化工泵的基礎上改進而成的，主要適用于輸送低溫情況下易結晶的介質，或在某介質確保恒溫的情況下使用，可利用蒸汽或熱水保溫。由于泵結構及密封技術先進、科學、獨特，該泵可輸送含固量高達35%以下的物料；在正常情況下連續工作8000小時無泄漏，是一般化工泵密封效果的3-5倍，又因葉輪為開式結構，所以不會因介質含固量高而堵塞，該泵是目前化工行業輸送各種物料的理想的先進設備。
根據介質的不同可采用不同材質生產此泵，目前通常有A3、321、304、316、316L、雙相鋼等材料制作。性能流量：1.6-400m3/h揚程：5-125m口徑：ф25-ф200mm
化工保溫泵結構圖:
IR耐腐蝕保溫泵,高溫恒溫化工泵,管道輸送泵性能參數:
| 型號 |
流量 （m3/h） |
揚程 （m） |
轉速 （r/min） |
電機功率 （kw） |
效率（%） | 必需汽蝕余量 |
| IR50-32-125 | 12.5 | 20 | 2900 | 2.2 | 51 | 2.0 |
| 6.3 | 5 | 1450 | 0.55 | 45 | 2.0 | |
| IR50-32-160 | 12.5 | 32 | 2900 | 3 | 46 | 2.0 |
| 6.3 | 8 | 1450 | 0.55 | 40 | 2.0 | |
| IR50-32-200 | 12.5 | 50 | 2900 | 5.5 | 39 | 2.0 |
| 6.3 | 12.5 | 1450 | 1.1 | 33 | 2.0 | |
| IR50-32-250 | 12.5 | 80 | 2900 | 11 | 33 | 2.0 |
| 6.3 | 20 | 1450 | 2.2 | 27 | 2.0 | |
| IR65-50-125 | 25 | 20 | 2900 | 3 | 62 | 2.0 |
| 12.5 | 5 | 1450 | 0.55 | 55 | 2.0 | |
| IR65-50-160 | 25 | 32 | 2900 | 5.5 | 57 | 2.0 |
| 12.5 | 8 | 1450 | 0.75 | 51 | 2.0 | |
| IR65-40-200 | 25 | 50 | 2900 | 11 | 52 | 2.0 |
| 12.5 | 12.5 | 1450 | 1.5 | 46 | 2.0 | |
| IR65-40-250 | 25 | 80 | 2900 | 15 | 46 | 2.0 |
| 12.5 | 20 | 1450 | 3 | 39 | 2.0 | |
| IR65-40-315 | 25 | 125 | 2900 | 30 | 39 | 2.0 |
| 12.5 | 32 | 1450 | 5.5 | 33 | 2.0 | |
| IR80-65-125 | 50 | 20 | 2900 | 5.5 | 69 | 3.0 |
| 25 | 5 | 1450 | 0.75 | 64 | 2.5 | |
| IR80-65-160 | 50 | 32 | 2900 | 11 | 67 | 2.3 |
| 25 | 8 | 1450 | 1.5 | 62 | 2.3 | |
| IR80-50-200 | 50 | 50 | 2900 | 15 | 63 | 2.5 |
| 25 | 12.5 | 1450 | 2.2 | 57 | 2.0 | |
| IR80-50-250 | 50 | 80 | 2900 | 30 | 53 | 2.5 |
| 25 | 20 | 1450 | 4 | 50 | 2.0 | |
| IR80-50-315 | 50 | 125 | 2900 | 45 | 50 | 2.5 |
| 25 | 32 | 1450 | 7.5 | 48 | 2.5 | |
| IR100-80-125 | 100 | 20 | 2900 | 11 | 73 | 4.2 |
| 50 | 5 | 1450 | 1.5 | 69 | 3.4 | |
| IR100-80-160 | 100 | 32 | 2900 | 15 | 73 | 4.3 |
| 50 | 8 | 1450 | 2.2 | 69 | 3.4 | |
| IR100-65-200 | 100 | 50 | 2900 | 22 | 72 | 3.9 |
| 50 | 12.5 | 1450 | 3 | 68 | 2.5 | |
| IR100-65-250 | 100 | 80 | 2900 | 37 | 68 | 3.6 |
| 50 | 20 | 1450 | 5.5 | 63 | 2.5 | |
| IR100-65-315 | 100 | 125 | 2900 | 75 | 62 | 3.2 |
| 50 | 32 | 1450 | 11 | 58 | 2.0 | |
| IR125-100-200 | 200 | 50 | 2900 | 45 | 77 | 5.0 |
| 100 | 12.5 | 1450 | 7.5 | 73 | 2.9 | |
| IR125-100-250 | 200 | 80 | 2900 | 75 | 75 | 4.5 |
| 100 | 20 | 1450 | 11 | 72 | 2.3 | |
| IR125-100-315 | 200 | 125 | 2900 | 110 | 72 | 4.5 |
| 100 | 32 | 1450 | 22 | 65 | 2.5 | |
| IR125-100-400 | 100 | 50 | 1450 | 30 | 55 | 2.5 |
| IR150-125-250 | 200 | 20 | 1450 | 18.5 | 77 | 2.8 |
| IR150-125-315 | 200 | 32 | 1450 | 30 | 75 | 2.8 |
| IR150-125-400 | 200 | 50 | 1450 | 55 | 70 | 2.5 |
| IR200-150-250 | 400 | 20 | 1450 | 37 | 79 | 2.8 |
| IR200-150-315 | 400 | 32 | 1450 | 55 | 79 | 3.5 |
| IR200-150-400 | 400 | 50 | 1450 | 90 | 78 | 3.5 |
揚子江泵業將本著“質量為先，技術為先，客戶為先，誠信為先”的原則，不斷為國內外公司提供先進的技術服務與優質的產品.
感謝您訪問我們揚子江泵業的網站m.xinbochuangdz.com，如有任何水泵疑問我們一定會盡心盡力為您提供優質的服務。
