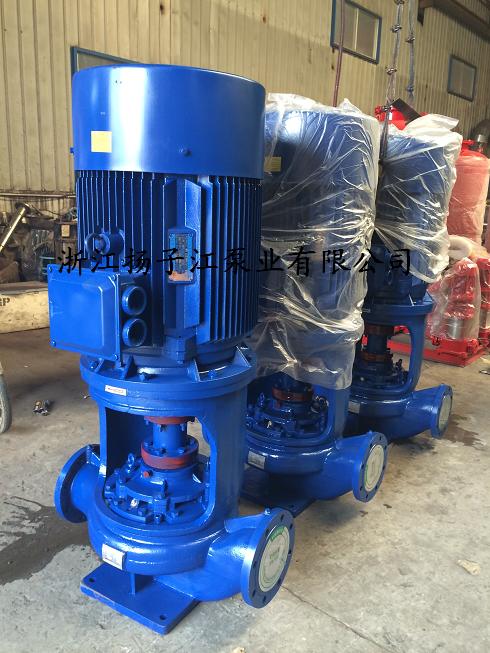

管道離心泵的曲線分析
時間：2014/8/28 來源：浙江揚子江泵業有限公司
管道離心泵的性能參數之間的相互變化關系及相互制約性：首先以該水泵的額頂轉速為先決條件的。管道離心泵性能曲線主要有三條曲線：流量—揚程曲線，流量—功率曲線，流量—效率曲線。
A、特性曲線
它是管道離心泵的基本的性能曲線。比轉速小于80的離心泵具有上升和下降的特點（既中間凸起，兩邊下彎），稱駝峰性能曲線。比轉速在80～150之間的離心泵具有平坦的性能曲線。比轉數在150以上的離心泵具有陡降性能曲線。一般的說，當流量小時，揚程就高，隨著流量的增加揚程就逐漸下降。
B、流量—功率曲線
軸功率是隨著流量而增加的，當流量Q=0時，相應的軸功率并不等于零，而為一定值（約正常運行的60%左右）。這個功率主要消耗于機械損失上。此時水泵里是充滿水的，如果長時間的運行，會導致泵內溫度不斷升高，泵殼，軸承會發熱，嚴重時可能使泵體熱力變形，我們稱為“悶水頭”，此時揚程為大值，當出水閥逐漸打開時，流量就會逐漸增加，軸功率亦緩慢的增加。
C、流量—效率曲線
它的曲線象山頭形狀，當流量為零時，效率也等于零，隨著流量的增大，效率也逐漸的增加，但增加到一定數值之后效率就下降了，效率有一個高值，在高效率點附近，效率都比較高，這個區域稱為高效率區。
