QJ系列不銹鋼304多級深井潛水泵結構圖
時間：2014/5/18 來源：浙江揚子江泵業有限公司
QJH系列不銹鋼井用潛水電泵，設計用來抽送腐蝕性液體，由YQS型潛水電機和QJ型潛水泵直聯組成。泵的零部件均由不銹鋼材質精密制造，采用混流式或離心式單吸多級泵體結構，帶內置單向閥和吸入濾網；葉輪由統一的鍵固定在泵軸上，并配備泵軸保護軸套。潛水電機采用水潤滑軸承，上端配備甩砂器和骨架油封，防止泥砂進入電機。該系列產品具有結構緊湊，運行安全可靠、使用壽命長等特點。
主要用途
★深井提水
★城市、工礦企業給排水
★農業排灌、園林噴灌
★地熱開發利用，供暖系統
★（礦山、有腐蝕性液體）、海水、化工企業、市政供水，池塘、養魚池、水塔、深井提水及高樓送水、噴泉、生活供水
應用條件
★泵送介質：類似于清水，固體含量比重不大于0.02%的腐蝕性液體
★介質溫度：普通型泵40℃，熱水型泵高120℃
★介質PH值：3至10
★電源要求：頻率為50Hz，額定電壓380V的三相交流電。
技術參數
適用井徑：150~350mm 功率: 3~250kW
配套設備、材料
1、主機：不銹鋼潛水泵和潛不銹鋼水電機。
2、管路：輸水管、彎管、橡膠墊、安裝夾板等。
3、電纜：電纜和電纜接頭材料。
4、起動柜及和保護裝置。
5、井口
6、除砂器

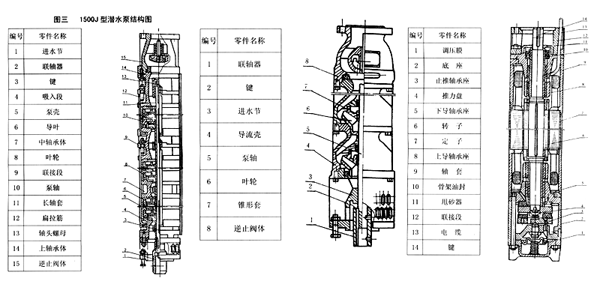

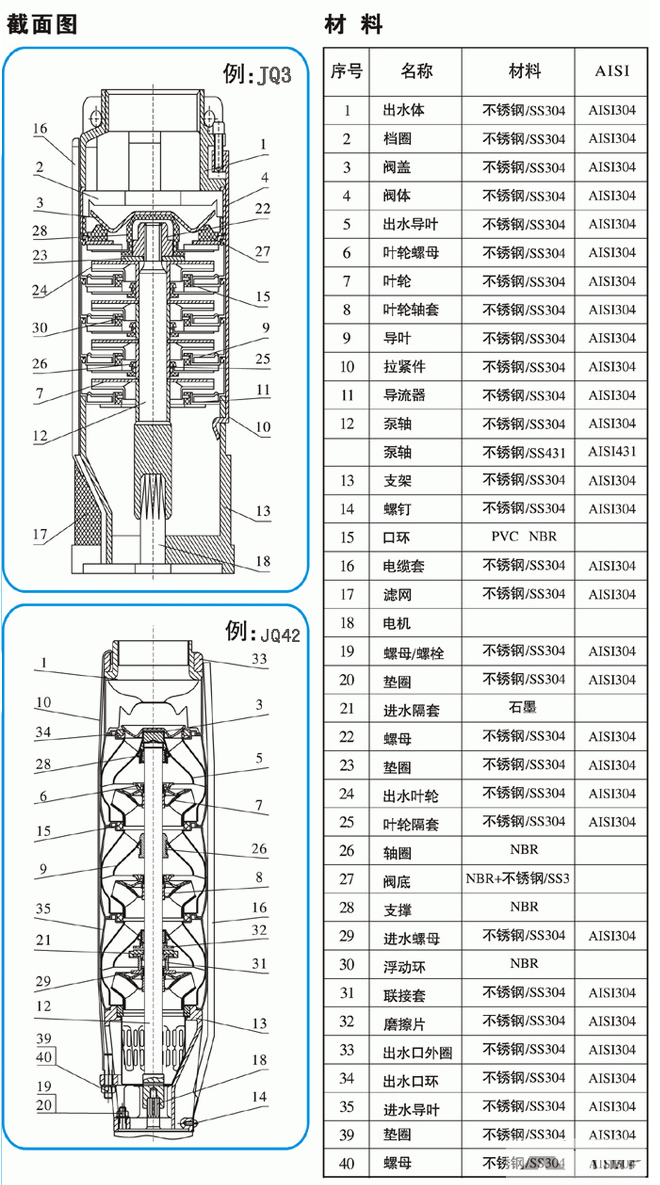

QJ不銹鋼深井泵結構圖：
