DG、DF、DY型多級離心泵進出口法蘭安裝尺寸表

時間：2013/8/31 來源：浙江揚子江泵業有限公司

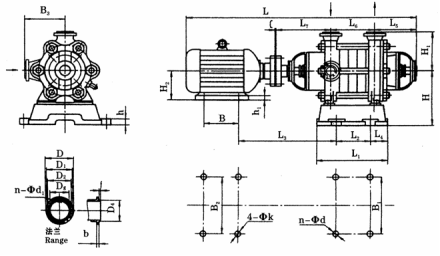

DG、DF、DY型泵出口法蘭安裝尺寸表

泵型號 進口法蘭尺寸 Size of Inlet Flange
Dg D D1 D2 D4 b f n-Φd
DG/DF/DY6-25 40 130 100 80 / 18 3 4-Φ13.5
DG/DF/DY12-25 50 140 110 90 / 18 3 4-Φ13.5
DG/DF/DY25-50 80 215 170 133 120 30 3 8-Φ22
DG/DF/DY25-30 65 160 130 110 / 20 3 4-Φ13.5
DG/DF/DY43-30 80 195 160 135 / 22 3 4-Φ17.5
DG/DF/DY45-80 80 195 160 135 / 22 3 8-Φ18
DG/DF/DY46-50 80 215 170 133 120 30 3 8-Φ22
DG/DF/DY46-30 80 190 150 128 / 22 3 4-Φ17.5
DG/DF/DY80-30 80 200 160 133 / 22 3 4-Φ17.5
DG/DF/DY85-45 100 210 170 148 / 22 3 4-Φ17.5
DG/DF/DY85-67 150 340 280 240 203 38 4.5 8-Φ34
DG/DF/DY85-80 100 215 180 155 / 22 3 8-Φ18
DG/DF/DY155-30 150 285 240 212 / 26 3 8-Φ22
DG/DF/DY155-67 150 340 280 240 203 38 4.5 8-Φ34
DG/DF/DY150-100 200 360 310 278 / 34 3 12-Φ25
DG/DF/DY280-43/84 200 340 295 268 / 28 3 8-Φ22
DG/DF/DY280-65/84 200 340 295 268 / 30 3 12-Φ22
DG/DF/DY450-60/84 250 405 295 320 / 32 3 12-Φ26

表1為DG、DF、DY型泵進口法蘭安裝尺寸表

泵型號 出口法蘭尺寸 Size of Oulet Flange
D D D D D b f n-Φd
DG/DF/DY6-25 40 150 110 80 / 28 3 4-Φ17.5
DG/DF/DY12-25 40 150 110 80 / 28 3 4-Φ17.5
DG/DF/DY25-50 80 215 170 133 120 30 3 8-Φ22
DG/DF/DY25-30 65 185 145 122 109 28 3 8-Φ17.5
DG/DF/DY43-30 65 220 170 138 110 32 3 8-Φ25
DG/DF/DY45-80 65 220 170 138 110 32 3 8-Φ25
DG/DF/DY46-50 80 215 170 133 120 30 3 8-Φ25
DG/DF/DY46-30 65 185 145 122 109 28 3 8-Φ17.5
DG/DF/DY80-30 80 200 160 133 / 22 3 8-Φ17.5
DG/DF/DY85-45 100 235 190 160 149 30 3 8-Φ22
DG/DF/DY85-67 150 340 280 240 203 38 4.5 8-Φ34
DG/DF/DY85-80 100 265 210 172 140 42.5 4.5 8-Φ30.
DG/DF/DY155-30 150 300 250 212 203 34 3 8-Φ26
DG/DF/DY155-67 150 340 280 240 203 38 4.5 8-Φ34
DG/DF/DY150-100 150 350 290 250 203 55 4.5 12-Φ34
DG/DF/DY280-43/84 200 375 320 285 259 38 3 12-Φ30
DG/DF/DY280-65/84 200 415 345 285 259 44 3 12-3Φ6
DG/DF/DY450-60/84 250 470 400 345 312 48 3 12-Φ36
