消防給水系統知識-消防栓增壓穩壓泵原理圖
時間:2013/8/14 來源:浙江揚子江泵業有限公司
消防給水系統知識講座(一)——消防栓增壓穩壓原理圖

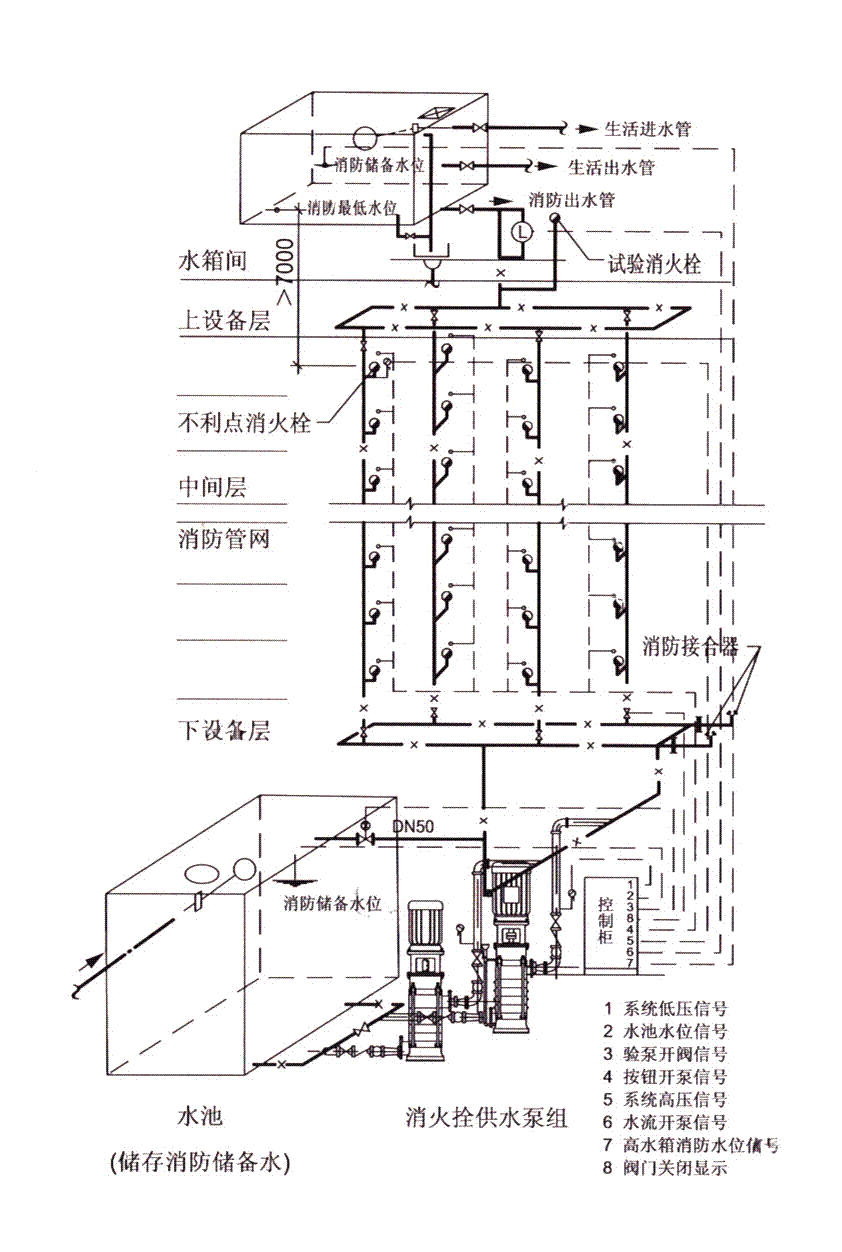

水箱穩壓消火栓系統原理圖

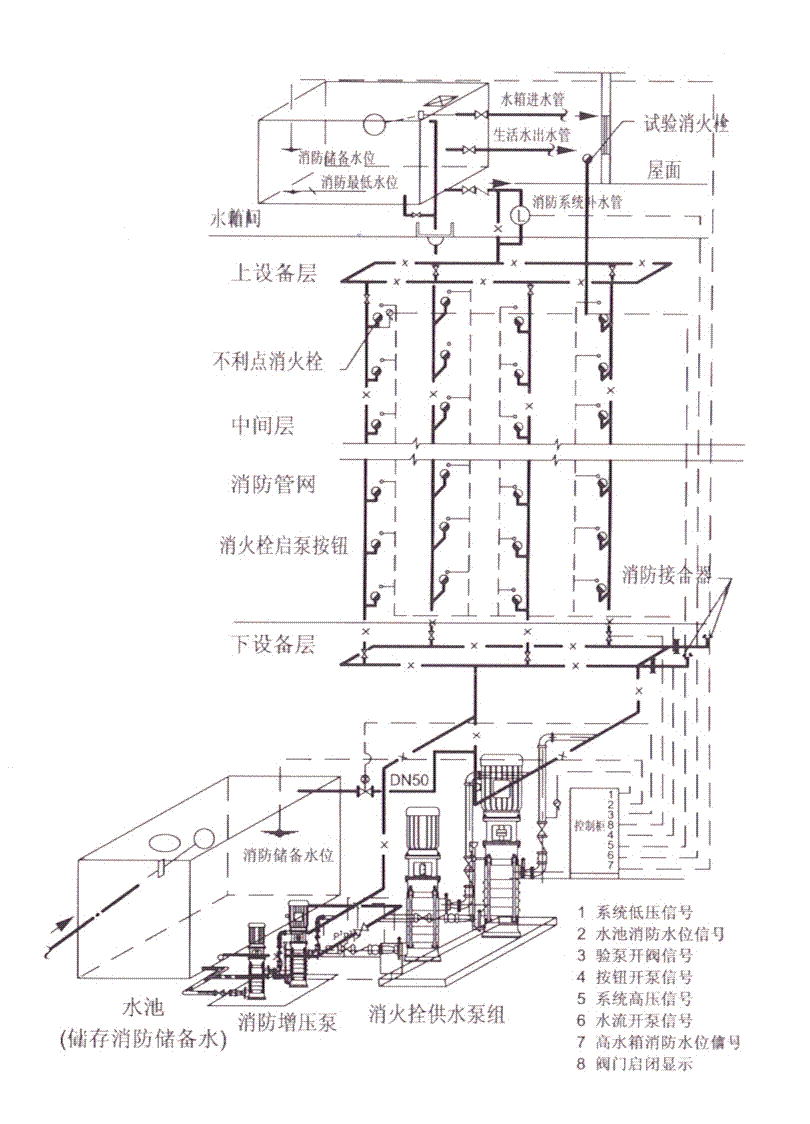

上部增壓消火栓系統原理圖

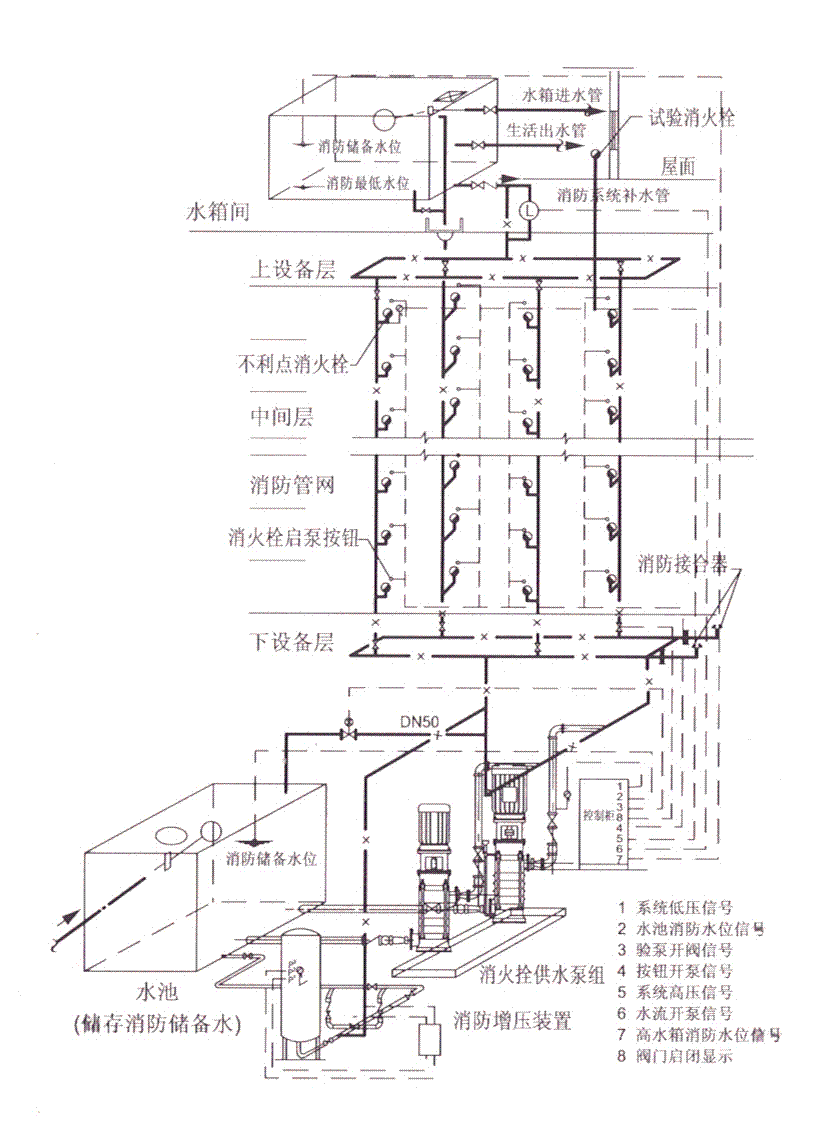

下部增壓消火栓系統原理圖
增壓泵增壓消火栓系統原理圖
