FSY、WSY型甲酸液下泵,鹽酸液下泵,醋酸液下泵,稀硫酸液下泵安裝尺寸

時間：2013/4/12 來源：浙江揚子江泵業有限公司

WSY型、FSY型兩種型式的玻璃鋼液下泵,1.WSY型泵為立式玻璃鋼液下旋渦泵。2.FSY型泵為立式玻璃鋼液下離心泵,該液下泵因伸入貯罐,貯槽的深度長短不同,設計液下深度800mm～3000mm之間任意選擇。只要液體高于泵體,即可不灌液而起動送液,平蓋板下設有泄漏孔,液體不會向貯罐外泄漏。液下泵與介質接觸的零部件,系用聚乙烯醇縮丁醛改性酚醛玻璃纖維,經高溫模壓成型的酚醛玻璃鋼制件,聯接管、出液管采用半干法卷制工藝制成的酚醛玻璃鋼管,葉輪軸套的裝配均用酚醛膠泥和液下泵泵軸粘成一體,液下各部裝配均用酚醛膠泥粘結,伸入液下全無金屬與介質接觸,耐腐性能絕對可靠,產品具有輕質、高強、不變形、耐溫、耐腐蝕等優良性能,在防腐方面可部分替代含鋁不銹鋼、鐵及鈦合金等貴重金屬。液下泵在傳動和旋轉方向:泵通過爪型彈性聯軸器由電動機直接驅動,從電動機端看泵為順時針方向旋轉。玻璃鋼液下泵廣泛用于化工、石化、冶煉、染料、農藥、制藥、稀土、化肥等行業,在貯罐上輸送不含懸浮固體顆粒,不易結晶,溫度不高于100℃的各種非氧化性酸(鹽酸、稀硫酸、甲酸、醋酸、丁酸)等腐蝕介質的理想設備。

玻璃鋼液下泵型號意義:

例如：25WSY-22

25-排出口徑

WSY-玻璃鋼

液下泵22-揚程

二、FSY、WSY型玻璃鋼液下泵參數：

型號		流量Q		揚程H (m)	轉速n (r/min)	功率N (Kw)	葉輪直徑D (mm)	吸上高度 (Hs)
型號		(m3/h)	(L/S)	揚程H (m)	轉速n (r/min)	功率N (Kw)	葉輪直徑D (mm)	吸上高度 (Hs)
25WSY-22	a 型	2.88 4.05 6.48	0.80 1.12 1.80	22 18 15	2900	2.2	120	800 至 3000
25WSY-30		2.88 6.48 9.00	0.80 1.80 2.52	30 20 15	2900	3	120
40WSY-258		5.76 8.10 13.32	1.60 2.24 3.70	25 20 15	2900	4	142
40FSY-22		8.10 15.84 20.00	2.24 4.4 5.50	22 18 15	2900	3	140
40FSY-18		6.48 15.00 21.60	1.80 4.17 6.00	18 15 12	2900	2.2	132
40WSY-50	b 型	6.48 8.64 14.40	1.80 2.40 4.00	50 45 35	2900	7.5	144
40FSY-35		10 20 30	2.8 5.5 8.3	34 30 24	2900	4	162
50FSY*35		30 45 55	8.3 12.5 15.1	35 32 28	2900	7.5	182
50FSY-35A		25 35 45	7.0 9.7 12.5	26 25 22	2900	5.5	168
50FSY-20		18 30 35	5.0 8.3 9.7	20 16 12	2900	4	150
80FSY-35		56s 92 110	15.5 25.5 30.5	35 29 25	2900	15	184
80FSY-35A		45 69 90	12.5 19.2 25.0	26 22 19	2900	11	163

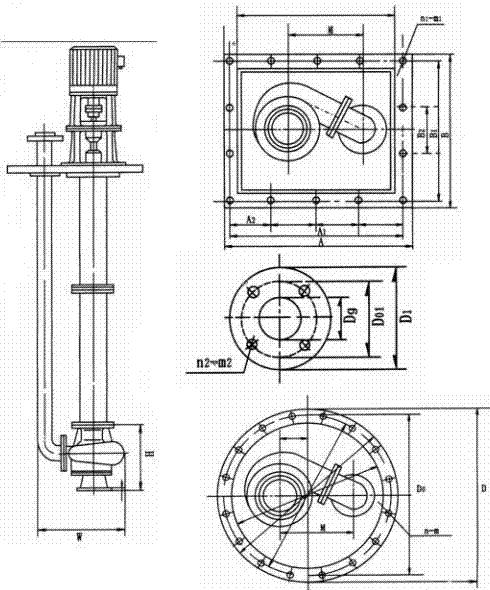

三、FSY、WSY型玻璃鋼液下泵安裝尺寸：

型號	W	M	H	D	DO	n-m	Dg	D1	DO1	n2-m2
SY40×32-20	340	205	200	450	400	8-F16	40	145	110	4-F18
SY50×40-20	340	205	210	450	400	8-F16	40	145	110	4-F18
SY65×50-20	370	205	220	450	400	8-F16	50	160	125	4-F18
25WSY-22	330	205	200	450	400	8-F16	25	110	85	4-F14
25WSY-30	330	205	200	450	400	8-F16	25	110	85	4-F14
40WSY-25	340	205	200	450	400	8-F16	40	145	110	4-F18
40FSY-22	340	205	200	450	400	8-F16	40	145	110	4-F18
40FSY-18	340	205	200	450	400	8-F16	40	145	110	4-F18
40WSY-50	410	330	230	600	550	8-F18	32	140	100	4-F18
50FSY-35	370	205	220	450	400	8-F16	50	160	125	4-F18
40FSY-35	340	205	220	450	400	8-F16	50	160	125	4-F18
50FSY-20	340	205	210	450	400	8-F16	40	145	110	4-F18
80FSY-35	500	330	250	600	550	8-F18	65	180	145	4-F18
80FSY-35	500	330	250	600	550	8-F18	80	190	160	4-F18
