ZH-100A型手搖計量加油泵結構圖
時間：2012/7/24 來源：浙江揚子江泵業有限公司
【ZH-100A型手搖計量加油泵】產品簡介：
揚子江泵業生產的ZH-100A型手搖計量加油泵適用于各地中小型油庫、加油站、農機站、企業廠礦、車隊、車輛船舶、機場等單位使用。
ZH-100A型手搖計量加油泵結構緊湊，具有體積小重量輕、移動方便、操作簡單，只需一人用手往復搖動手柄，即可連續出油、本泵配置立式YL-25型25mm計量表（指針可回零），可用配置的1寸加油槍在皮管出口處起開關作用，避免停止工作時皮管內積油料的浪費。
【ZH-100A型手搖計量加油泵】工作原理：
ZH-100A型手搖計量加油泵油表是一種速度式儀表,它是籍助于流經管道內流體的速度產生動能,液體經過翼輪盒時,推動翼輪旋轉;其轉這與流速成正比、經過翼輪軸上的齒輪、傳動到減速機構,然后傳到記錄裝置,表針即在標度盤上指示出流量總和值。
【ZH-100A型手搖計量加油泵】技術參數：
1、進出口徑25mm（膠管內徑25mm） 2、計量表誤差 ±2%
3、大壓力2Kg/cm2 4、活塞行程90mm
5、活塞直徑100mm 6、允許揚程15~20米
7、允許吸程4-5米 8、往復次數35-45次/分
9、流量35-55升/分 10、整機重量 27公斤

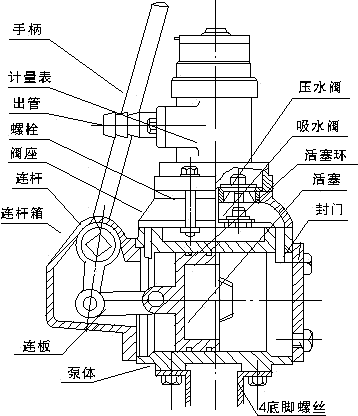

【ZH-100A型手搖計量加油泵】結構圖：
【ZH-100A型手搖計量加油泵】性能參數：
|
型號 |
口徑 |
流量（L/min） |
吸程 |
揚程 |
計量精度 |
|
ZH-100A |
25 |
40-65 |
4-5 |
20-25 |
±1% |
【ZH-100A型手搖計量加油泵】故障原因及排除方法：
|
故障 |
原因 |
解決辦法 |
|
不出油 |
進管漏氣、堵塞 |
檢查進管 |
|
三腳閥倒置、磨損 |
拆下油表將閥照原位裝上、更換 | |
|
活塞環磨損 |
更換活塞環 | |
|
出油數據部符 |
流量表精度降低 |
擰開調節器進行調節或更換 |
